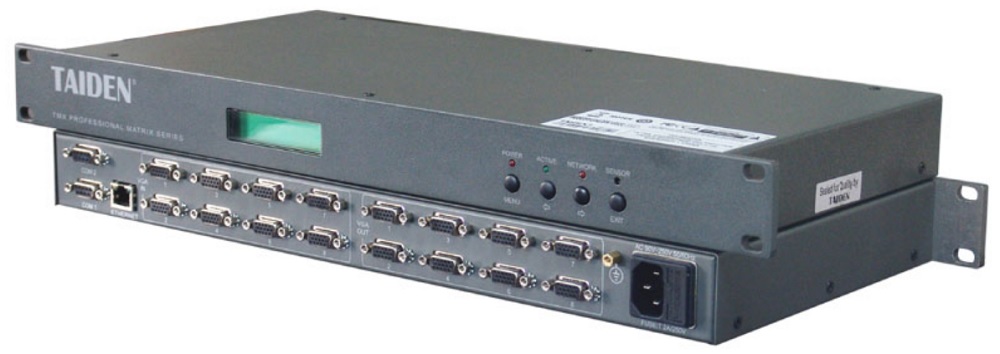

TMX-0808VGA TAIDEN Широкополосный матричный коммутатор 8х8 сигналов VGA

TMX-0808VGA Широкополосный матричный коммутатор 8х8 сигналов VGA
Артикул: r8127
Розничная цена:По запросу

Доставка по всей России со склада в Москве

Остались вопросы? Свяжитесь с нами:

+7 (495) 134-29-44
info@roxton-audio.ru

TAIDEN TMX-0808VGA – сверхширокополосный матричный VGA коммутатор 8х8 с поддержкой VGA/UXGA RGBHV, RGB, RGsB, RsGsBs, компонентного и композитного видео, Separate Video, HDTV и полосой пропускания 450 МГц. Устройство оснащено новейшим распределительным RGB чипом, позволяющим производить переключение сигналов со скоростью 25 нс при задержке распространения не более 5 нс, информативным ЖК дисплеем с трансляцией меню и текущего состояния, а также действенной защитой от сбоев питания. Дополнительно предусмотрены интерфейсы RS232 и Ethernet с поддержкой TCP/IP. Коммутатор выпускается в металлическом RACK корпусе высотой 1U, питание получает от сети 100-240 В, 50/60 Гц.

Отличительные особенности:

  • Коммутация/маршрутизация 8х8 VGA сигналов.
  • Входной/выходной видеоинтерфейс 15-pin HDF.
  • Полоса пропускания в 450 МГц.
  • Высокая скорость переключения сигналов - 25 нс.
  • Малая задержка распространения сигнала - 5 нс.
  • Поддержка VGA/UXGA RGBHV, RGB, RGsB, RsGsBs, компонентного и композитного видео, Separate Video, HDTV.
  • Функция автоматического обнаружения сигнала на входах.
  • Синхронизации сигнала AGC + компенсация коэффициента усиления для моментального подключения.
  • Интерфейсы RS232 и Ethernet с поддержкой TCP/IP.
  • Информативный ЖК дисплей с трансляцией меню и состояния устройства.
  • Простое управление кнопками, расположенными на лицевой панели устройства.
  • Возможность блокирования кнопок управления.
  • Питание 100-240 В, 50/60 Гц.
  • Действенная защита от сбоев питания.
  • Прочный металлический корпус.
  • Монтаж в стандартную RACK стойку, высота – 1U.

Подробное описание

Схема подключения TMX-0808VGA

Схема подключения TMX-0808VGA


Тип: сверхширокополосный матричный коммутатор 8х8 сигналов VGA
Входы: 8 x 15-pin HDF
Выходы: 8 x 15-pin HDF
Порты: 2 х RS232 9-pin, 1 x RJ45 Ethernet
Скорость Ethernet: 10/100 Мбит/с, дуплекс
Протокол Ethernet: TCP / IP
Полоса пропускания: 450 МГц
Скорость переключения 25 нс
Задержка распространения 5 нс
Поддержка форматов: VGA/UXGA RGBHV, RGB, RGsB, RsGsBs, компонентное и композитное видео, S-Video, HDTV
Управление: кнопки на передней панели
Корпус: металлический
Напряжение питания: 100 - 240 В, 50/60 Гц
Рабочая температура: от 0°C до +50°C
Влажность: 10-90%
Монтаж: 19'' шкаф (1U)
Габариты (ШхВхГ): 43х483х208 мм (1U)
Вес: 2.9 кг
Цвет: серый
Среднее время бесперебойной работы: 30000 часов
